Алекс Карабуто, Андрей Попков
iXBT.com, №2(53) 2007 года

Беспроводная клавиатура BTC 9116URF с мини-джойстиком

На фоне стандартного, практически испокон веков сложившегося форм-фактора клавиатур многие производители упорно ищут свою собственную нишу, выпуская нестандартные решения, тем или иным отличающиеся от остальных. Тайваньская компания BTC (Behavior Tech Computer Corp.) предлагает свой продукт — 9116URF Mini Wireless Internet and Gaming Keyboard, то есть беспроводную мини-клавиатуру для пользователей Интернет и геймеров.

При свой внешней компактности и даже «наколенности» (то есть ей удобно пользоваться не только сидя за столом, но и комфортно развалившись в кресле или на диване перед плоскопанельным цифровым телевизором или большим широкоформатным монитором) данная клавиатура по задумке создателей сочетает в себе функции и клавиатуры, и мыши. Уже не говоря о семи кнопках расширения, облегчающих некоторые рутинные работы, и некоем подобии игрового джойстика.

Внешний вид и собственно клавиатура

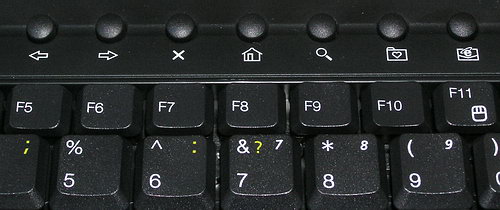

Рецепт оригинальности BTC 9116URF прост — отрезаем цифровой блок, вешаем его функции на буквенные клавиши, добавляем «беспроводности» и — вуаля! Есть здесь, впрочем, и непременная уже для «непростых» клавиатур Internet-секция: командные клавиши «избранное», «почта», «назад», «вперед», «стоп», «домой», «искать» (не хватает только «сидеть», «служить» и «к ноге»), работающие в большинстве Интернет-браузеров, «Проводнике» и других схожих программах. Однако же и «Gaming» надо как-то оправдать/привлечь (как же теперь без этого) — в правом верхнем углу появился маленький джойстик, способный работать в двух ипостасях — непосредственно как игровой джойстик и как эмулятор мыши.

Сама клавиатура выполнена из черного пластика (есть и в  светлом  исполнении, но черное, на наш взгляд, больше подходит к «домашней» обстановке). Она компактна (30 x 16 x 4 см) и легка (полкило с батарейками). С правого и левого краев сделаны выступы-«ушки» для комфортного удерживания и перетаскивания девайса, да вот только сами эти «ушки» невелики. Регулируемые ножки на дне клавиатуры отсутствуют, поэтому изменить угол ее наклона на плоской поверхности невозможно. Впрочем, задняя часть дна корпуса сама выполнена как наклонный выступ, что создает достаточно комфортный угол наклона не только на столе, но и на «коленках».

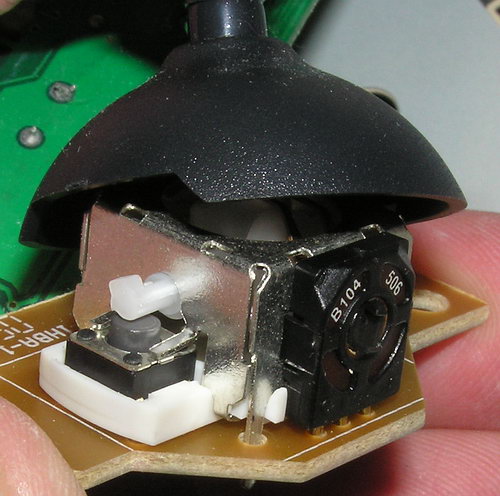

Да и, признаться, держать ее на коленках (придерживая за «ушки») удобнее, чем на столе. (Толщина задней части клавиатуры определяется, видимо, конструкцией джойстика, см. фото.) Две передние ножки — резиновые. Подставка для кистей рук также отсутствует — нет ни встроенной, ни пристегиваемой. Но если учесть, что BTC 9116URF все же наколенный, а не настольный «зверек», то это даже хорошо. Впрочем, за «подставку» для рук можно с натяжкой принять небольшой выступ спереди, который немного сглаживает «ступеньку», хотя как опора для рук она совершенно непригодна и послужит скорее как еще одно «ушко».

Несмотря на компактные габариты изделия, инженеры справедливо не стали уменьшать размер основных буквенных клавиш — печатать на малютке-гибриде BTC 9116URF в целом удобно, хотя и требует привыкания. К сожалению, радиоканал, видимо, вносит свои задержки, поэтому слишком беглая десятипальцевая печать оказывается невозможна — часть нажатий, бывает, не отрабатывается. Клавиши низкопрофильные, в отличие от многих традиционных клавиатур, но немного «разболтанные», так что ощущение от печати менее комфортное, чем на ноутбуках, имеющих сходные клавиатуры.

А вот меньшие относительно привычных клавиши Enter, Alt, Backspace, Ctrl, Del, Esc, Ins, правый Shift, клавиши курсора, а также правый вертикальный ряд клавиш Home/End и Page up/down требуют специального привыкания и более точного прицеливания, что при беглом наборе создает дополнительные неудобства. Ход клавиш небольшой, средней мягкости.

«Звуковое сопровождение» ненавязчиво, ночные «клавишестучания» не вызовут бессонницу у окружающих, хотя боковой люфт клавиш вносит дополнительный призвук. Кроме того, необходимо привыкнуть к тому, что функции цифрового блока выполняют некоторые буквенные клавиши, и быстро вбивать цифры скажем в Excel будет затруднительно. Пользователям ноутбуков должно быть проще — там подобная схема обычна. Интернет-кнопки, к сожалению, сделаны в противоположность совсем миниатюрными (место позволяло сделать их крупнее) — в полутьме их приходится чуть ли не нащупывать, хотя некоторыми из них после привыкания начинаешь пользоваться достаточно часто.

Встроенный мини-джойстик

Теперь о мини-джойстике.

Переключение режимов работы джойстика осуществляется нажатием Fn+F11 (мышь) и Fn+F12 (джойстик). В последнем случае в трее Windows возникает желтая иконка джойстика (по умолчанию выставлена эмуляция мыши).

Джойстик крутится по кругу, обеспечивая «8 степеней свободы», и нажимается — как левая кнопка мыши. Для облегчения работы на коленках «двумя руками» две небольшие кнопки, эмулирующие левую и правую кнопки мышки, расположены совсем в другом месте клавиатуры — в левом верхнем углу.

При этом эргономика решения предполагает, что клавиатура держится «за ушки» ладонями, а большие пальцы обеих рук удобно (действительно удобно) управляют — один джойстиком, другой кнопками мыши. К сожалению, естественность (а точнее — «искусственность») их «кликанья» просто несравнима с таковой для любой даже самой простой мыши.

Если клавиатура лежит на столе, то управлять джойстиком и «мышиными» кнопками откровенно неудобно, подставки для рук нет, кисти ставим на стол или держим на весу, тянем пальцы через все кнопки вверх и не удивляемся быстро уставшим кистям. Гораздо удобнее брать клавиатуру в руки (даже сидя за столом) и большими пальцами рук воздействовать на джойстик и «мыше-кнопки» — кисти попросят пощады намного попозже. Только вот печатать тексты в таком виде просто невозможно.

В режиме «эмуляция мыши» отклонение джойстика вызывает плавное в целом перемещение курсора в нужном направлении, причем скорость (и плавность) движения курсора пропорциональна степени отклонения джойстика (6 или 7 ступеней скорости). На максимальной скорости заметны дерганные скачкообразные шевеления курсора, но снижая скорость можно добиться вполне достойной плавности и точности перемещения. Скорость перемещения курсора даже на максимальном отклонении джойстика весьма мала (около 5 секунд на диагональ экрана 1280х1024), и хотя ее можно вдвое увеличить при помощи стандартной «мышиной» настройки Windows, по оперативности и удобству быстрой работы данный «мыше-джойстик» никак не соперник самой обычной мыши и даже тачпаду ноутбуков.

В общем, описанная «мыше-система» совершенно непригодна для дизайнерской, скажем, работы и даже просто редактирования домашних фотографий в «фотошопе», и ее удел — сугубо неспешное мульимедиа-интернет-юзанье за емкостью доброго напитка. Однако даже для последнего (не напитка, а неспешного Интернет-юзанья) катастрофически не хватает колесика или рычажка скроллинга, поскольку пролистывать страницы и тексты правым экранным баром при помощи такой тормозной «мыши» просто мучение (спасают только расположенные «под пальцем» клавиши PageUp/PageDown). И дополнительный USB-порт для подключения полноценной мыши на правом боку такой клавиатуры очень бы не повредил, но это уже совсем другая история.

В игровом режиме картина, увы, не лучше. Нормально управлять любым транспортным средством в «GTA — Vice City» удавалось с трудом, тогда как Thrustmaster Top Gun Afterburner ничего кроме радости не вызывал. Попытка там же полетать на вертолете вызвала авиакатастрофу. В свете слабой надежды запустили Colin McRae Rally 2005 и Richard Burns Rally — эти игры вообще не для джойстиков, а последняя очень привередлива даже к рулям — на Logitech Momo еще комфортно, но на Force GP уже кривенько. Thrustmaster Top Gun Afterburner еще хоть как-то позволяет рулить, и вы уже поняли, что джойстик рассматриваемого девайса не входит в список подходящих устройств управления. В Far Cry также не нашлось применения джойстику — полноценные клавиатура и мышь наиболее подходят для этого типа игр. Наверное, единственная клавиатура, могущая по праву носить статус Gaming — Thrustmaster TacticalBoard, незаслуженно снята с производства, но неизменно радует своих обладателей при игрищах в шутеры. В общем, «Gaming» в названии BTC 9116URF, по нашему мнению, поставили лишь для приманки, и на самом деле даже для раскладывания пасьянса или «виндового» минёра она годится с очень большой натяжкой. Мышиный порт сбоку пришелся бы тут как нельзя кстати.

Беспроводность и питание

В заслугу удобству BTC 9116URF поставим «отвязку» от проводов: радио интерфейс дает свободу «оттянуться» от компьютера до 5-6 метров. Радиоканал низкочастотный двухканальный с кодированием, работает на частоте 49 МГц (в отличие от многих популярных и подверженных помехам 27-мегагерцовым радиомышам). Всего 255 идентификационных кодов меняются нажатием кнопок на приемнике и передатчике.

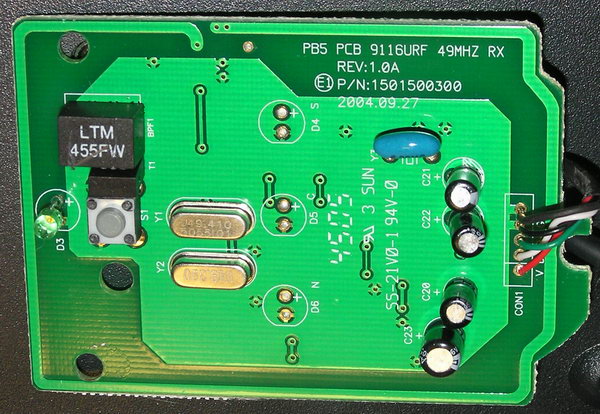

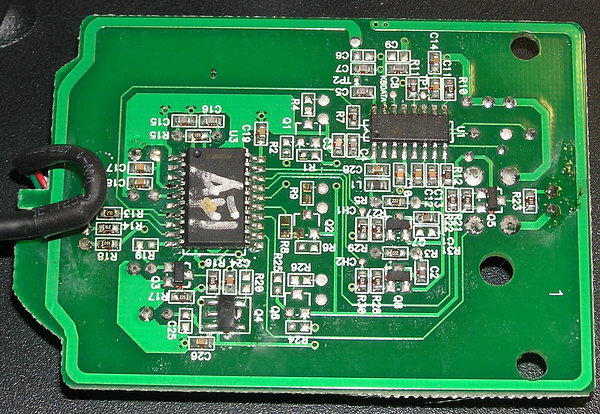

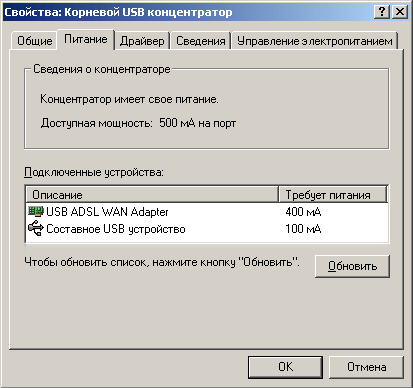

Приемник на стороне ПК представляет собой черную (или серую) коробочку средних размеров с прозрачной кнопкой Connect (она же индикатор работы) и резиновыми ножками. Он подключается к USB-порту ПК проводом длиной примерно полтора метра (провод служит также для подачи питания и выступает в качестве антенны). Потребление радиоблока от порта USB компьютера не превышает 100 мА. Внутренность приемника — плата, датированная 2004 годом.

Честно говоря, возникает резонный вопрос, почему в эпоху расцвета цифрового Bluetooth был выбран устаревший аналоговый радиоканал? Иначе спектр применений BTC 9116URF можно было заметно расширить портативными компьютерами и домашними центрами... Тем более что очень экономичных Bluetooth-мышей на рынке уже много, да и «клавы» встречаются. Или разработчики побоялись трудностей реализации Bluetooth?

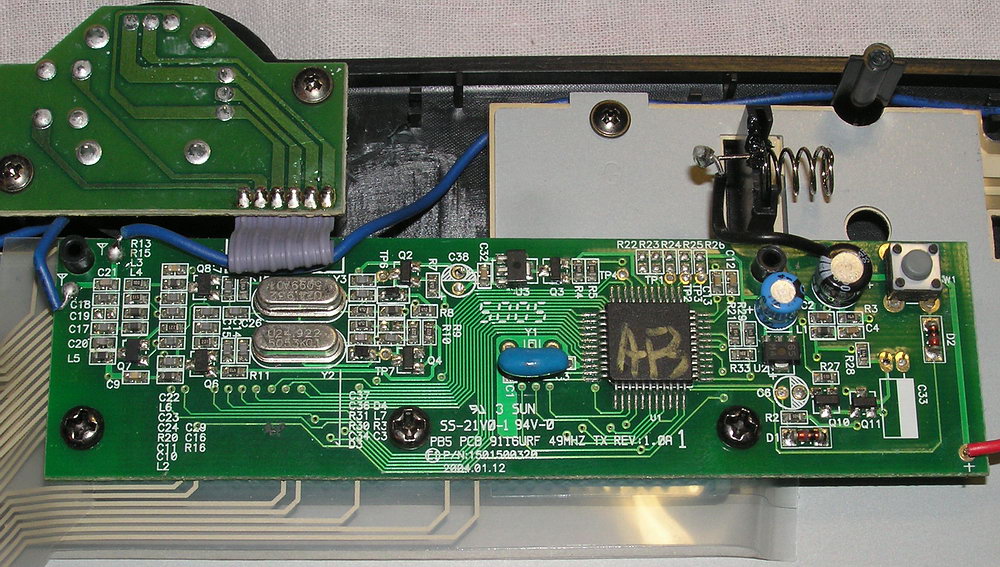

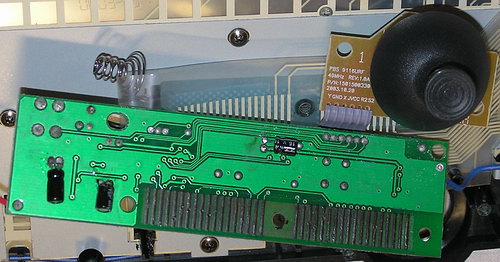

Электронная начинка клавиатуры (плата датирована 2003-м годом)

питается от двух элементов питания типа АА (обычные пальчиковые), в комплекте идет 2 батарейки, которые можно заменить аккумуляторами. В батарейном же отсеке спряталась кнопка Connect для смены пары идентификационных кодов приемника/передатчика.

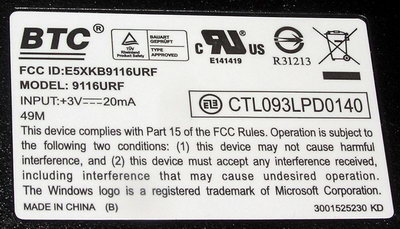

Паспортное потребление от батареек составляет не более 20 мА. Однако на практике измеренное нами потребление клавиатуры от свежих комплектных батареек Duracell оказалось значительно меньше, см. таблицу.

Таблица 1. Ток потребления и время жизни клавиатуры BTC 9116 URF от свежих батарей Duracell в различных режимах работы.

Режим работы	Средний измеренный ток потребления, мА	Расчетное время работы от батарей емкостью 2000 мА*ч, часов
Режим глубокого сна (длительного бездействия)	0,13	15400 (2,1 год)
Режим ожидания работы (кратковременного бездействия)	0,7	2900 (4 мес.)
Режим ожидания действия (в течение не более 5 секунд после последнего нажатия клавиши или поворота джойстика)	3,5	570 (24 сут.)
Нажатие любой клавиши	5,5-6,5	333 (14 сут.)
Любое перемещение рукоятки джойстика	10,0	200 (8,3 сут.)

Заявленное производителем время службы от одного комплекта батарей — 5 месяцев в режиме клавиатуры при ежедневном 4-часовом использовании. Однако из наших измерений вытекает, что батарейки можно посадить как за месяц, ежедневно по 7-8 часов подряд дергая «мыше-джойстик», так и за полгода-год. Причем последнее более реалистично, поскольку много на данной клавиатуре не попечатаешь, мышью постоянно не подвигаешь, и использоваться она, скорее всего, будет эпизодически для управления домашним центром развлечений и Интернет-серфинга. Наведя курсор мыши на иконку драйвера этой клавиатуры в трее Windows,

можно контролировать уровень заряда батареи (ступенями 0-30-60-90-100%), а при критичном разряде программа сама сообщит о проблеме. На этой же иконке отображаются (зеленым) ситуации нажатия клавиш Num Lock (см. правый скриншот), Caps Lock и Scroll Lock, поскольку никаких светодиодных индикаторов на самой клавиатуре, к сожалению, нет (в целях экономии энергопотребления).

Упаковка, комплектность и инсталляция

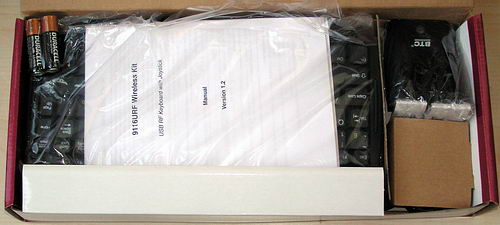

Внутри стандартной картонной коробки

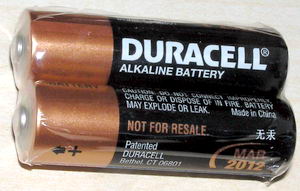

помимо самой клавиатуры и радиоблока с USB-кабелем находится 2 батарейки Duracell, простенькое, но на русском руководство пользователя и компакт-диск с драйверами и софтом.

Системные требования просты:

·                    Наличие IBM PC или совместимого компьютера,

·                    USB порт в компьютере,

·                    Операционная система Microsoft Windows 98SE/Me/2000/XP

·                    Браузер Microsoft Internet Explorer 5.0 или выше (для Интернет-клавиш)

После подключения к компьютеру USB-приемника и запуска инсталляционного CD предлагается установить в систему управляющий резидент KMaestro, который прописывается в системе (с иконкой в трее), занимая в памяти от полутора до 4 Мбайт.

В принципе, клавиатура с эмулятором мыши может работать и без установки этой программы. Во-первых, если в BIOS Setup системной платы выставлена поддержка USB-клавиатуры и USB-мыши через BIOS, то даже в DOS (и POST) BTC 9116URF прекрасно работает и как клавиатура, и как мышь (подходит стандартный досовский драйвер мыши). Правда, при этом может возникнуть проблема с загрузкой Windows XP (которая решается, если для USB-мыши в BIOS Setup поставить поддержку через ОС). А во-вторых, в Windows XP (остальные ОС не проверял) при подключении USB-радиоприемника 9116URF в Device Manager автоматически распознаются и активируются (со стандартными драйверами от Microsoft) несколько HID-устройств, после чего клавиатура и эмулятор мыши начинают прекрасно работать.

Тем не менее, резидент KeyMaestro, присутствуя иконкой в трее, придает изделию дополнительную функциональность — индикатор разряда батареи, режима джойстика и настройка дополнительных клавиш. Кликнув по этой иконке, можно вызвать меню конфигурирования BTC 9116URF.

В нем кроме визуальных настроек можно назначить верхнему ряду кнопок определенные функции: помимо тех, что используются по умолчанию, можно задать, например, функции плеера, а также запуск любого приложения.

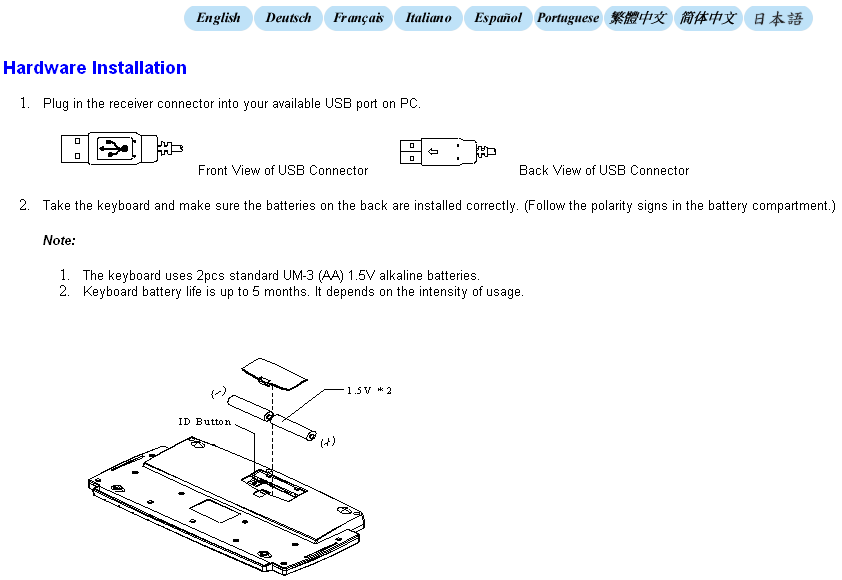

А можно вызвать и файл помощи.

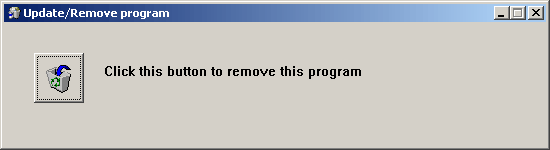

Программа/драйвер также снабжена деинсталлятором.

Заключение

Комби-клавиатура BTC 9116URF определённо не лишена внешней и функциональной оригинальности. Учитывая предполагаемые (домашние/мультимедиа) применения, особенно привлекают ее компактность, беспроводность и наличие некоего аналога джойстика и мыши, хотя последний всё же не способен полноценно заменить ни мышь, ни игровой манипулятор. Возможно,  производителям стоило справа по борту поместить порт для нормальной мыши пожертвовав длительностью автономной работы. BTC 9116URF подойдёт, прежде всего, тем, у кого есть потребность в миниатюрной переносной клавиатуре и кто хочет с клавиатурой сидеть, например, на диване «перед телевизором». А ведь могла бы еще пригодиться и пользователям PDA, планшетников или тех же «Оригами», но это уже другая история...

Цена и доступность

Средняя цена на BTC 9116URF в московской рознице на момент написания статьи по данным Price.ru составляла $28.

Клавиатура предоставлена компанией «C-Trade».
